干货满满（DIY小技巧2：电脑开机重启跳线怎么插？）

今天给大家分享一下开关跳线技巧。

下图位置为主板的右下角区域，一般开关跳线都位于此，找有PWR/HDD等标识的针即可。

上图中，笔者标注了4种颜色，每种颜色对应两个针，红色电源灯，黄色为开机，绿色为硬盘灯，蓝色是重启。

确认完针脚定义，我们只要将机箱上对应的跳线插入即可。

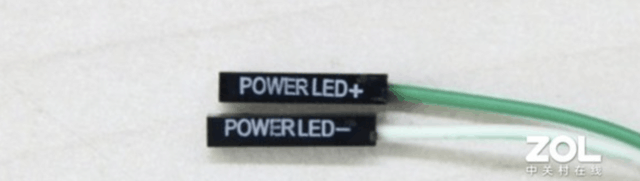

Power LED插在红色电源灯针上，有两根线，注意正负极，一般为左边+级右边-级。

Power SW跳线插在黄色开机针上，没有正负极，直接怼进去即可。

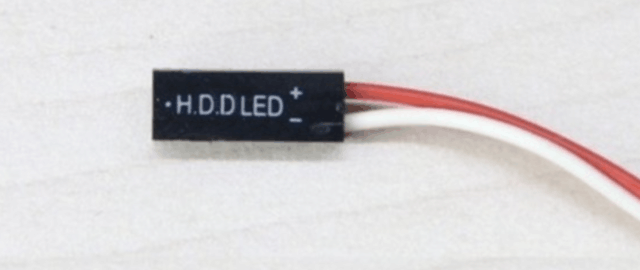

HDD LED跳线插在绿色硬盘灯针上，需要区分正负极，不过没像LED一样分开，也是左边+级右边-级。

最后RESET SW跳线插在蓝色重启针上，没有正负极，直接插进去即可。

有些主板跳线会用颜色区分这些开关重启跳线，但一般这种都是偏入门的主板。目前大部分主板都没颜色区分开关跳线了，只能用下方标识来对应。好在开关跳线布局都一样，知道一种主板的开关跳线布局，其他的主板都不是问题。
